變頻調速系統接電抗器作用及應用場合

      變頻調速系統接電抗器作用及應用場合　
　　本文主要介紹變頻調速系統中常用的輸入交流電抗器、輸出交流電抗器及直流平波電抗器的作用和應用場合，希望能對您在電抗器的選型提供有價值的參考，切記：購買電抗器一定要選擇電抗器專業廠家，常州博邦是您理想的選擇——電抗器行業領軍品牌！

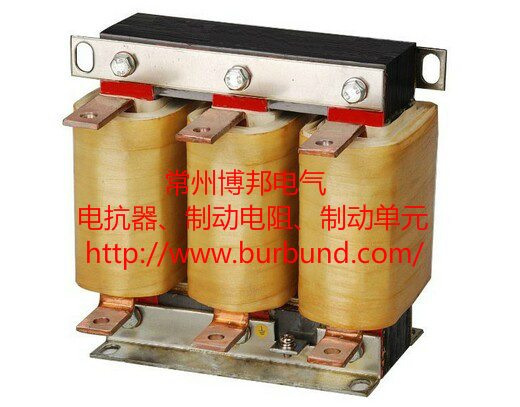

    一、輸入交流電抗器(BACL)
    1、輸入交流電抗器作用：
    A、提高功率因素；
    B、抑制電壓不平衡；
    C、消弱電流浪涌；
　　
    2、輸入交流電抗器應用場合：
    A、多臺變頻器接同一電源；
    B、同一電源上接有大容量晶閘管整流設備；
    C、變壓器容量超過變頻器容量十倍以上；
    D、電源電壓不平衡度≧3%；
　　
    二、輸出交流電抗器(BOCL)
    1、輸出電抗器作用：
    A、抑制變頻器電磁輻射干擾；
    B、抑制電動機電壓諧振；
    C、消弱電路中電壓和電流的高次諧波；

    2、輸出交流電抗器的應用場合：
　　A、電機與變頻器距離較遠；
　　B、小變頻器帶輕載大電機；
　　
　　三、直流平波電抗器(BDCL)　
    1、直流平波電抗器作用：
    A、提高功率因素
    B、抑制電流尖峰

    2、直流平波電抗器應用場合：
    A、大功率變頻器，通常變頻器的功率大于30kW時；
    B、電源變壓器和輸電線路的電阻較小、電網瞬變頻繁造成電流波形嚴重畸變和電網電壓波形嚴重畸變時；
